9 нуктаи асосии лоихакашй ва сохтани бинохои заводи конструкцияхои охану бетонй

Бинохои заводи конструкцияхои охану бетонйдар муҳандисии сохтмон ба таври васеъ эътироф шудаанд, зеро онҳо зуд сохта мешаванд, вазни худашон сабук, нишондиҳандаҳои хуби сейсмикӣ доранд ва аз ҷиҳати экологӣ тоза мебошанд. Дар лоихакашии бинохои саноатй онхо конструк-цияхои вазнинтари охану бетониро тадричан иваз карданд.

Дар Хитой конструк-цияхои охану бетонй кайхо боз ба кор бурда нашудаанд, лоихаи муфассал ва техникам сохтмони онхо холо хам кор карда баромада мешавад. Гарчанде ки биноҳои саноатии сохтори пӯлод бартариҳои зиёд доранд, пӯлод ҳамчун мавод инчунин камбудиҳо дорад - масалан, муқовимати пасти оташ ва майли зангзанӣ. Ин омилҳо бояд ҳам ҳангоми тарҳрезӣ ва ҳам дар марҳилаи сохтмон ба назар гирифта шаванд.

I. Афзалиятхои асосии бинохои заводхои конструкцияхои охану бетонй

Тавре ки дар хулоса зикр гардид, афзалиятҳои асосиибинохои саноатй конструкцняхои оханйчунинанд. Якум, аз руи суръати сохтмон: детальхои пулодй дар завод ба таври оммавй истехсол карда шаванд; сохтмон оддй ва монтаж тез аст, ки ин мухлати сохтмонро хеле кутох мекунад. Дуюм, аз чихати вазни худ: вазни конструктивии биноро такрибан 30 фоиз кам кардан мумкин аст; ин махсусан дар участкахое, ки кобилияти бардошти тахкурсии паст ё интенсивии мустахкамкунии сейсмикии баланд доранд, сарфакорона аст, ки иктисодиёти умумии онхо назар ба системахои конструкцияхои охану бетонй бехтар аст. Ниҳоят, дар робита ба ҳифзи муҳити зист: сохторҳои пӯлод ба оилаи системаҳои биноҳои экологӣ тоза мансубанд; худи пулод материали пуркувват ва сермахсул буда, арзиши баланди такрорй дорад ва дар вакти сохтмон колабро талаб намекунад.

II. Аҳамияти тарҳрезии расмкашӣ

Расмҳо дар ҳама гуна лоиҳа асоси сохтмон мебошанд. Дар марҳилаи тарҳрезии бинои саноатии конструксияҳои оҳанӣ, техникҳои касбии қисмҳои сохтмонӣ бояд барои гузаронидани санҷиши муштараки нақшакашӣ, тафтиши нақшаҳо барои «хатоҳо, камбудиҳо, бархӯрдҳо ва камбудиҳо» ташкил карда шаванд, то мушкилот пеш аз оғози сохтмон ҳал карда шаванд ва таъсири масъалаҳои кашидан ба сифат ва ҷадвал ба ҳадди ақал нигоҳ дошта шавад. Барои лоињаи сохтори пўлодї лоињањои алоњидаи ташкилотњои сохтмонї бояд барои марњилаи сохтан ва монтаж омода карда шаванд; Ҳуҷҷати раванди истеҳсолӣ бояд стандартҳои сифат ва талаботи техникии ҳар як раванд ва зербандро дар марҳилаи истеҳсол, инчунин тадбирҳои мушаххасе, ки барои таъмини сифати маҳсулот пешбинӣ шудаанд, дар бар гирад.

III. Принсипҳои тарҳрезии системаи мустаҳкам

Барои таъмини рафтори фазоии бино, баланд бардоштани устувории умумии он, муқовимат ва интиқоли қувваҳои уфуқии дарозӣ, пешгирии деформатсияи аз ҳад зиёди узвҳо, пешгирӣ кардани пошхӯрии узвҳои фишурда ва кафолати устувории умумии сохтор, системаи боэътимоди мустаҳкам бояд мувофиқи шакли конструктивии бино, тарҳбандии таҷҳизоти кран, дарозии ҳарорат ва баландии ҳар як коргоҳ ташкил карда шавад. минтақа. Ҳар як минтақаи ҳарорат бояд бо системаи устувори байнисутунҳо таъмин карда шавад, ки дар мувофиқа бо мустаҳкамкунии уфуқии паҳлуии сақф ҷойгир карда шудааст. Мавқеи мустаҳкамкунии сутуни поёнӣ омили асосиест, ки самти деформатсияи тулӯиро муайян мекунад ва ба миқдори фишори гармӣ таъсир мерасонад; тахтаи сутуни поёнӣ бояд то ҳадди имкон ба мобайни минтақаи ҳарорат наздиктар ҷойгир карда шавад, то ки узвҳои тӯлонӣ ба монанди болорҳои кран ҳангоми тағирёбии ҳарорат ба ҳарду канор озодона васеъ ва кӯтоҳ шаванд. Вақте ки минтақаи ҳарорат кӯтоҳ аст, як маҷмӯи ягонаи сутуни поёнӣ одатан дар мобайн ҷойгир карда мешавад. Бо вуҷуди ин, вақте ки минтақаи ҳарорат аз 150 м дарозтар аст, дар дохили минтақа барои таъмини сахтии тулонӣ бояд ду маҷмӯи мустаҳкамкунии сутунҳои поёнӣ насб карда шавад; онҳо бояд то ҳадди имкон дар сеяки миёнаи минтақаи ҳарорат ҷойгир карда шаванд ва масофаи байни марказ ба марказ набояд аз 72 м зиёд бошад, то фишори гармии аз ҳад зиёд пешгирӣ карда шавад.

IV. Нуқтаҳои асосии тарҳрезии сейсмикӣ

Дар вакти ба чо овардани лоихаи сейсмикии бинохои саноатии конструкцияхои охану бетонй нуктахои зеринро кайд кардан лозим аст. Якум, аз чихати сохти умумй масса ва сахтии конструкция бояд баробар таксим карда шавад, то ки бино якхела бор карда шавад ва ба таври координацияшуда деформатсия шавад; сахтии нобаробарро пешгирй кардан лозим аст, зеро он ба нишондихандахои сейсмикй таъсири бад мерасонад. Барои сохтори трансверсивӣ чаҳорчӯбаи сахт ё чаҳорчӯбае, ки дар он труси сақф ба сутунҳо сахт пайваст карда шудааст, бояд қабул карда шавад, то ки қобилияти борбардории пулод пурра истифода шавад ва деформатсияи transverse кам карда шавад. Дуюм, биноҳои конструксияҳои пӯлодӣ одатан на аз сабаби нокифоя будани қувваи узвҳо, балки аз сабаби он ки узвҳо баста мешаванд; аз ин ру, системам хуб ба рох мондашудаи усту-ворй, ки устувории умумии биноро кафолат медихад, махсусан мухим аст. Нихоят, дар зери таъсири зилзила хастагии давраи паст ба амал меояд ва таъсири он ба бино бояд дар лоиха ба назар гирифта шавад. Тарҳрезии пайвастагиҳои сохторӣ бояд кафолат диҳад, ки шикастани муштарак пеш аз ҳосили пурраи қисмҳои сохторӣ рух надиҳад; аъзоён бояд ба зинаи пластмасса дохил шаванд, то ки энергияи сейсмикиро пурра азхуд кунанд ва кобилияти сейсмикии худро инкишоф диханд.

V. Аҳамияти тарҳрезии ба гармӣ ва оташ тобовар

Бинохои саноатй конструк-цияхои оханйба оташ тобоварии паст доранд. Хангоми аз 100°С зиёд гарм кардани пулод тобоварии он кам мешавад ва дар баробари баланд шудани харорат пластикаи он зиёд мешавад. Тақрибан 250 °C, қувваи кашиши пӯлод каме зиёд мешавад, дар ҳоле ки пластикии он коҳиш меёбад - падидае, ки бо номи шикастани кабуд маълум аст. Болотар аз 250 °C, пӯлод ба хазандагон оғоз мекунад. Тақрибан дар ҳарорати 500 °C қувваи пӯлод ба дараҷае паст мешавад, ки сохтори пӯлод метавонад фурӯ резад. Аз ин рӯ, ҳар вақте, ки ҳарорати сатҳи сохтори пӯлод аз 150 ° C зиёд мешавад, бояд тарҳи изолятсияи гармидиҳӣ ва муҳофизат аз сӯхтор таъмин карда шавад (одатан бо истифода аз рӯйпӯшҳои ба гармӣ тобовар, аз сӯхтор муҳофизатшаванда ба даст оварда мешавад).

Дар сохтмонибинохои саноатй конструкцняхои оханй, бисьёр проблемахои амалй ба миён меоянд; дар ин чо факат бар-частатаринашро тахлил мекунем.

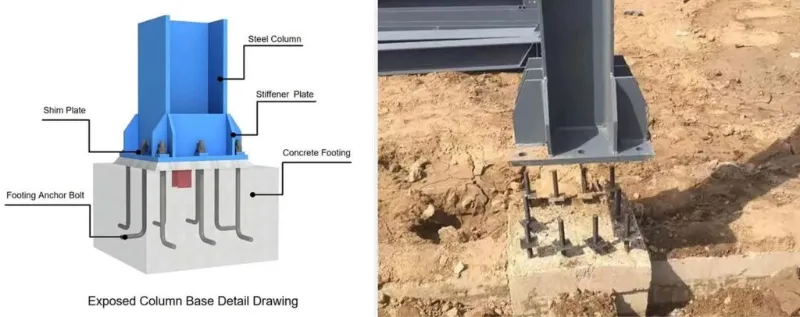

VI. Ҷойгиркунии болтҳои лангар ҳангоми сохтмон

Гуфтан мумкин аст, ки оё болтҳои лангар устувор гузошта шудаанд, барои устувории бинои саноатии сохтори пӯлод муҳим аст. Дурустии болтҳои лангар ба ҷойгиршавии сохтори пӯлод бевосита таъсир мерасонад. Болтҳои лангар бояд бо дақиқии қатъӣ ворид карда шаванд: инҳирофоти меҳвар ±2,0 мм ва баландии ±5,0 мм. Пеш аз насб кардани болтҳои лангари сутун, ҳар як меҳвари шабакаи назорати уфуқӣ ба сатҳи болоии таҳкурсии сутун проексия кунед ва ҳалқаро маҳкам кунед, то дурустии насби болтҳо кафолат дода шавад; пас аз руи мехвархо канорхои берунии сутунхоро кайд кунед. Пас аз гузоштани чаҳорчӯбаи пуштибонӣ (таякҳо) барои болтҳои лангари сутун, баландии заруриро ба чаҳорчӯбаи қубурҳои пӯлодӣ интиқол диҳед.

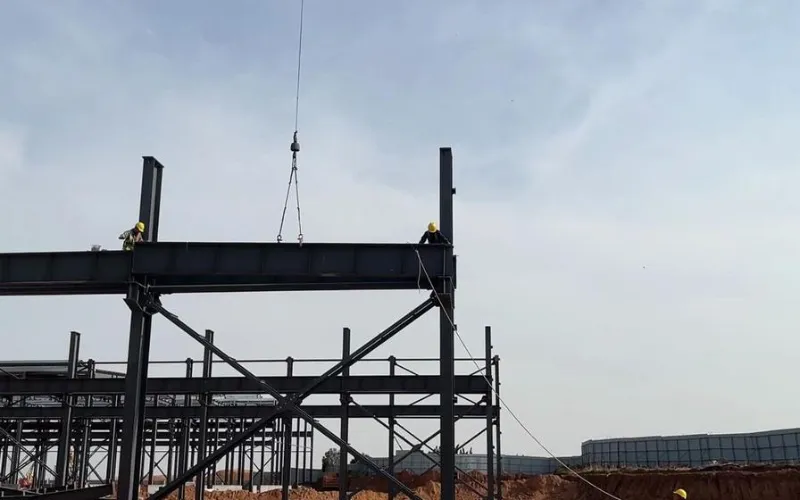

VII. Тадбирҳои эҳтиётӣ ҳангоми борбардорӣ

Чораҳои асосии эҳтиётӣ инҳоянд. Аввал хатҳои марказии салибро дар лавҳаи пояи сутун ва хатҳои марказии болтҳои лангар қайд кунед ва сӯрохиҳои буришро дар пояи сутун тоза кунед; пас аз дар мавкеъ гузоштани сутуни пулодй, баландии онро танзим кунед ва гайкахоро мустахкам кунед. Сониян, баъди дар як майдон гузоштани сутунхои пулодй, чубхои галстуккуниро (узвхои васлкунан-да) васл намоед, то ки устувории умумии сутунхо таъмин карда шавад ва хангоми бардошта шудани болорхои пулодй аз деформатсияи онхо пешгирй карда шавад. Нихоят, болтхои пулодиро бардоред: чуфт чуфтхоро дар хаво васл карда, бори аввал мустахкам кардани болтхои пуркувватро ичро кунед; нури якум бояд бо чор сими бача мустахкам карда шавад, то ки он ба як тараф хам шавад.

VIII. Мушкилот дар насби системаи нури кран

Дар вакти сохтмон болорхои кранхо бояд катъиян аз бахри колоннахо мувофики нишондодхо гузошта шаванд. Пас аз насб ва пайваст кардани қаҳвахонаи байнисутунҳо, он як воҳиди нисбатан устувори сахтии фазоиро ташкил медиҳад; аз ин халта васл кардан бехатартар аст ва инчунин кафолат медихад, ки монтажи болорхои кран ба амудии сутунхо таъсир нарасонад. Дар вацти васлкунй пластинкахои шнрро дар зери болорхои кран бо кад-кади нихоят калон гузоштан лозим аст; пас аз ба танзим даровардани системаи болори кран ин риштаҳо бояд кафшер карда шаванд ва чӯбҳо бояд бо хатҳои ҷойгиркунии пешакӣ муқарраршуда мувофиқ карда шаванд. Системаи тормозкунӣ бояд танҳо пас аз танзим ва мустаҳкам кардани чӯбҳои кран ба таври расмӣ пайваст карда шавад. Вакте ки пластинкаи тормоз ба болтхои кран ба воситаи болтхои пуркувват ва ба фермаи ёрирасон ба воситаи кафшер пай-васт карда мешавад, пай дар пай пай-васт карда мешавад: аввал пластинкаи тормозро бо болтхои пуркуввати кран пайваст намуда, кори аввалаи мустахкамкуниро ичро кунед; баъд фер-маи ёрирасонро дуруст карда, онро ба пластинкаи тормоз кафшер карда, охи-рин мустахкам кардани болтхои пуркувватро ичро кунед; нихоят, пластинкаи тормозро ба фермаи ёрирасон кафшер кунед. Ҳам мустаҳкам кардани болтҳои мустаҳкам ва ҳам кафшери плитаи тормозӣ бояд аз маркази ҳар як плита ба ҳарду канори он идома ёбад, то фишори дохилӣ дар плита кам карда шавад.

IX. Ҷойгиркунии ҷузъҳои пӯлод

Барои осон кардани васлкунӣ, ҷузъҳои пӯлод бояд пас аз расидан ба макон ба таври оқилона ҷамъ карда шаванд. Принсипҳо аз инҳо иборатанд: ҷузъҳои барои насби фаврӣ зарурӣ бояд мустақиман дар маҳал ҷойгир карда шаванд, бо риояи пайдарпаии борбардорӣ — онҳое, ки бояд бардошта шаванд, аввал ба боло ва онҳое, ки баъдтар бардошта мешаванд, ба поён мераванд; ҷузъҳои фаврӣ лозим нест, бояд муваққатан берун аз сайт нигоҳ дошта шаванд. Ҳангоми ҷамъ кардан, сутунҳо ва чӯбҳоро ҷудо нигоҳ доред ва онҳоро аз рӯи меҳвар ҷамъ кунед. Ҳавлии анбор бояд аз ҷониби кормандони таъиншуда идора карда шавад; ҷузъҳо бояд бо талаботи таъминот ва рӯйхати таҳвил ҳисоб карда шаванд ва сабтҳо бояд пешниҳод карда шаванд. Аъзоёни қисмати H бояд рост нигоҳ дошта шаванд, ҳеҷ гоҳ ҳамвор нестанд. Ҳар як ҷузъ бояд ҳадди аққал дар ду нуқта дастгирӣ карда шавад; Нуқтаҳои дастгирӣ бояд дар тақрибан ҳафтяки фосила аз ақсои узв ҷойгир бошанд. Ҳангоми дар қабатҳо гузоштан на бештар аз се қабат иҷозат дода мешавад; блокҳои чубу тахта бояд дар байни қабатҳо дуруст ҷойгир карда шаванд, то онҳо дар як сатҳ нигоҳ дошта шаванд ва нуқтаҳои дастгирӣ бояд амудӣ бошанд.
