1. Санҷиши борбардории чаҳорчӯбаи пӯлод (ҳисоб кардани борбардорӣ)

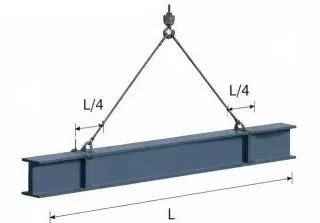

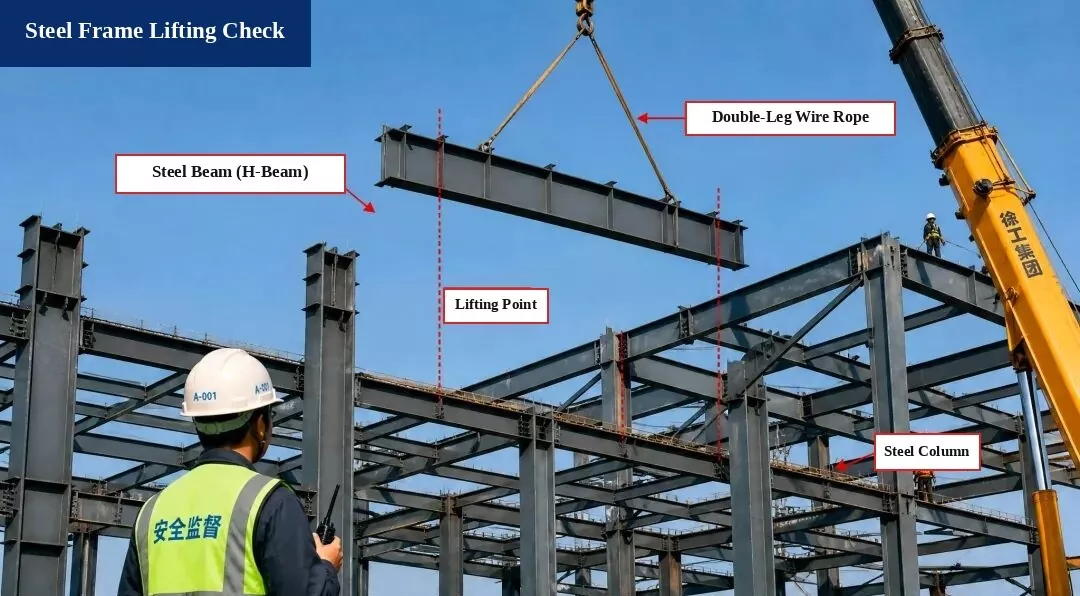

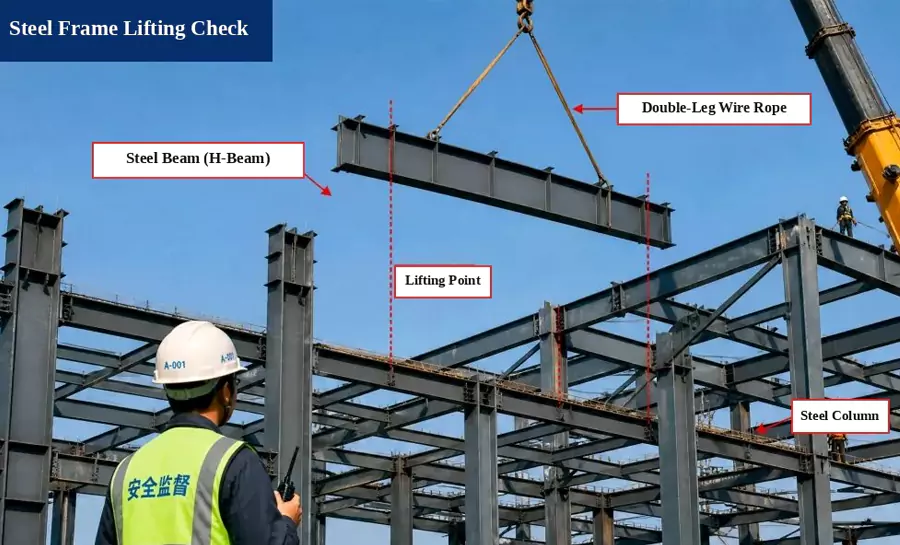

I. Диаграммаи бардоред

Аъзо:Нури пӯлоди H500×200×10×16, Дарозии L = 12,0 м

Нуқтаҳои борбардорӣ:Аз ҳар як канори чӯб дар L/4 насб кунед

Кунҷи сӯзан:α ≈ 60°

II. Ҳисобкунии бор

1. Вазни худи чӯб:
G = ρ × V = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Омили сарбории динамикӣ:Андешидани 1.1

3. Вазни слингҳо:Нодида гирифташуда (ночиз)

4. Сарбории умумии борбардорӣ:
P = G × 1,1 = 219,9 кН

5. Шиддати фалакон (Сарбории мутавозин):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 кН

III. Санҷиши бехатарии слинг

1. Навъи слинг:φ20 ресмони сими пӯлодӣ, бори шикастани Fb = 360 кН

2. Омили бехатарӣ (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Ба талаботи стандартӣ мувофиқат мекунад!

Санҷиши хулоса:
Амалиёти борбардорӣ бехатар аст ва ба талаботи код мувофиқат мекунад.

Стандартҳои истинод

• Кодекси сохтмони иншооти пӯлодӣ (GB 50755-2012)

• Кодекси техникӣ оид ба бехатарии борбардорӣ ва борбардорӣ дар сохтмон (JGJ 276-2012)

Эзоҳҳои бехатарӣ:

1. Пеш аз бардоштан чӯби пӯлод, ресмонҳои симӣ ва асбобҳои борбардорро тафтиш кунед, то боварӣ ҳосил кунед, ки онҳо бехатар ва боэътимоданд.

2. Барои роҳбарӣ кардани раванди бардоштан шахсе таъин кунед. Ҳеҷ кас наметавонад дар зери болори бардошта истода бошад.

3. Вақте ки суръати шамол ба дараҷаи 6 ё баландтар мерасад, кори борбардориро фавран қатъ кунед.

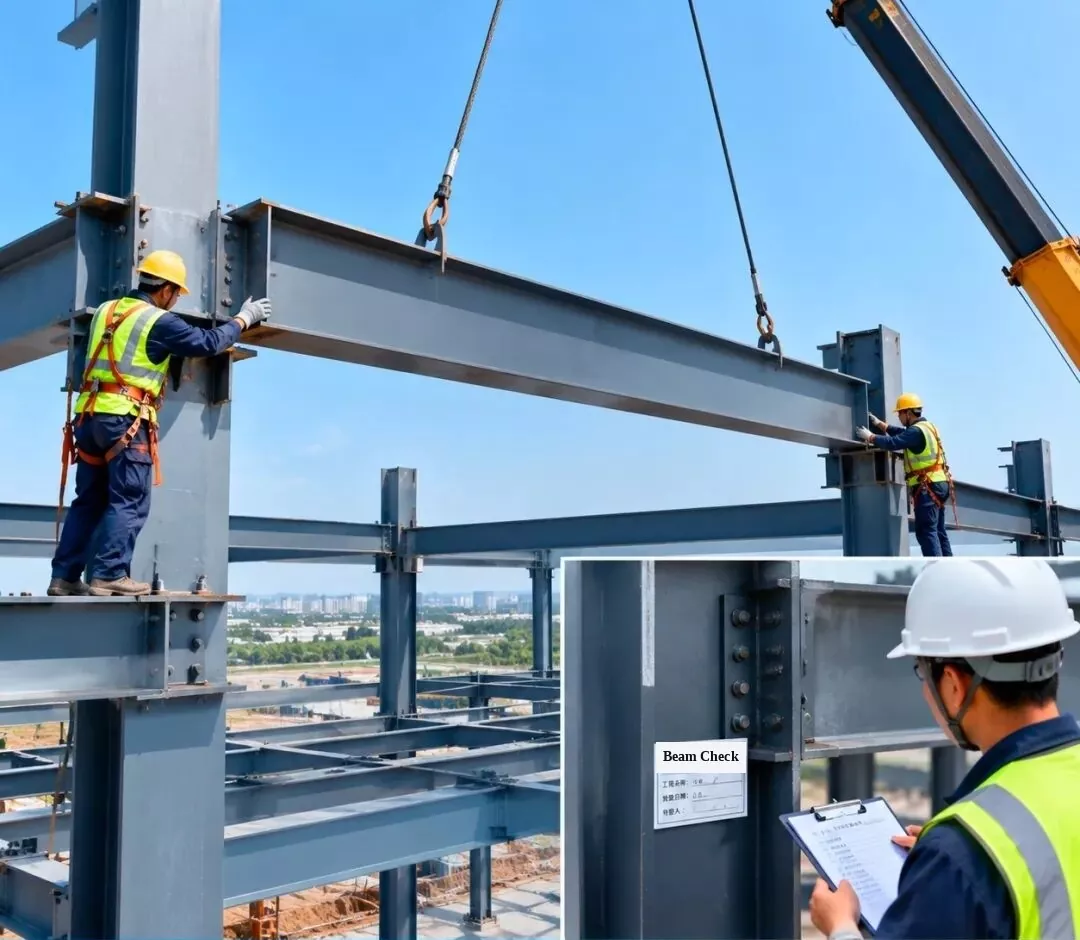

2. Монтаж кардан ва азназаргузаронии каркасхои пулодй — васл кардани чубхои пулодй

Нури пӯлодро ба ҳолати ба нақша гирифтааш бардоред, сипас пайвандҳои пайвасткуниро тафтиш ва тасдиқ кунед, то боварӣ ҳосил кунед, ки сифати насб ба талаботи тарҳ мувофиқ аст.

[Теғҳои воридшуда дар сутун: Санҷиши насби чӯби пӯлод | Номи лоиҳа: Семинари №1 | Санаи санҷиш | инспектор]

3. Монтаж кардан ва азназаргузаронии каркасхои оханй — васл кардани труси боми пулодй

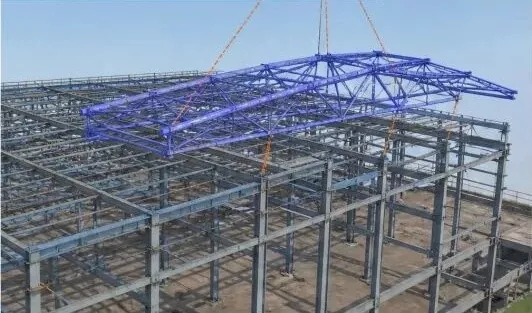

1. Симуляцияи 3D BIM:Барои беҳтар кардани нақшаи борбардорӣ ва тартиби насбкунӣ ба насби труси боми пӯлод тақлид кунед.

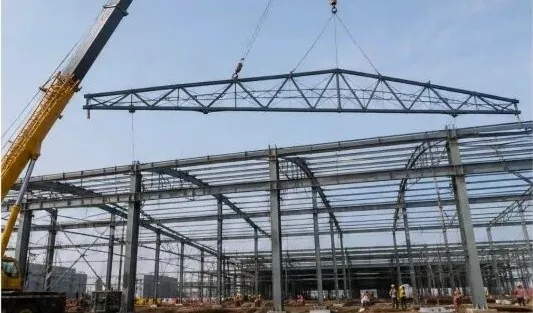

2. Бардошти бом:Крани борбардорро истифода бурда, троссро бардоред ва онро оҳиста дар ҳолати мувозинат нигоҳ доред.

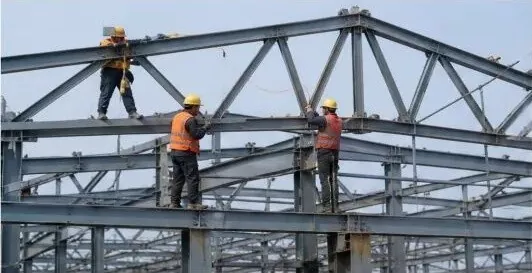

3. Ҷойгиркунӣ ва ислоҳи муваққатӣ:Пас аз ҷойгир кардани ферми бом, онро муваққатан мустаҳкам кунед ва мавқеъ ва баландии онро танзим кунед (баландӣ).

4. Пайвастшавӣ бо болтҳои мустаҳкам:Болтхои пуркувватро мувофики коидахои лоихакашй мустахкам кунед, то ки пайвасти мустахкам таъмин карда шавад.

5. Санҷиши насб:Баландӣ, паҳншавӣ, хамшавӣ (кафс) ва ҳамворкунии амудиро тафтиш кунед, то боварӣ ҳосил кунед, ки онҳо ба код мувофиқат мекунанд.

6. Сабти санҷиш:Пас аз гузаштани санҷиш, варақаи сабтро пур кунед ва ба марҳилаи навбатии сохтмон гузаред.

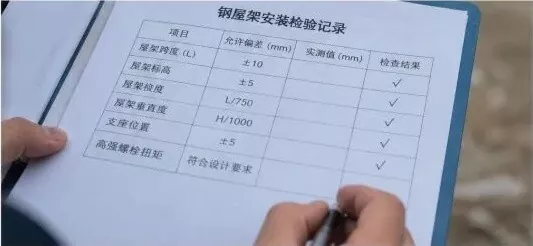

Сабти санҷиши насби боми пӯлод

Объекти санҷиш	Хатои иҷозатдодашуда (мм)	Арзиши ченшуда (мм)	Санҷиши натиҷа
Фосилаи тахта (L)	±10	—	√ (Гузариш)
Баландии трус (баландӣ)	±5	—	√ (Гузариш)
Камепешаи қафас	L / 750	—	√ (Гузариш)
Ҳамоҳангсозии амудии Truss	H / 1000	—	√ (Гузариш)
Мавқеи дастгирӣ	±5	—	√ (Гузариш)
Моменти болтҳои пурқувват	Ба талаботи тарроҳӣ мувофиқат мекунад	—	√ (Гузариш)

Нуқтаҳои асосии назорат:

Ҳама қисмҳои пӯлоди воридшавандаро дар сайт санҷед, то намуд, андоза ва сифати кафшерро тафтиш кунед;
Барои таъмини бехатарии борбардорӣ нақшаи бехатар ва амалии борбардориро истифода баред;
Фермаро дуруст пас аз ҷойгир кардани он танзим ва ислоҳ кунед;
Хамаи болтхои пуркувватро дуруст мустахкам карда, моменти онхоро мувофики код санчед;
Санҷиши пурра гузаронед, то боварӣ ҳосил кунед, ки сохтори насбшуда ба ҳама талаботҳои тарҳрезӣ ва код мувофиқат мекунад.

4. Монтажи чорчӯбаи пӯлодӣ ва санҷиш — насби чӯби пӯлоди моил

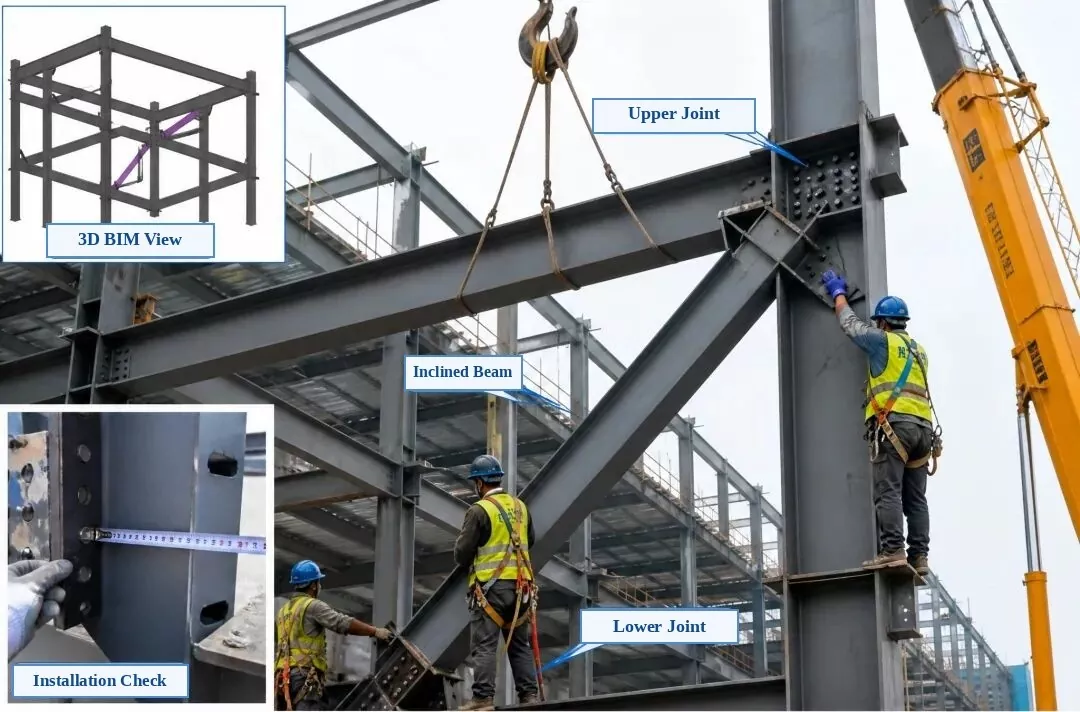

Нишонҳои аксҳои истихроҷшуда:Дари боло аз чап: Намоиши 3D BIM | Дар поёни чапи чап: Санҷиши насб | Сурати асосӣ: Пайвасти болоӣ, чӯби пӯлоди моил (қавси диагоналӣ), пайванди поёнии пайвастшавӣ

Ҷойгиркунии чаҳорчӯбаи пӯлодӣ ва азназаргузаронӣ — насби чӯби пӯлоди моил

1. Санҷиши пеш аз насб:Рақами қисм, андоза, мавқеи сӯрохи болт ва самти лавҳаи пайвасткуниро санҷед. Боварӣ ҳосил кунед, ки сатҳҳои тамос ҳамвор, тоза ва аз буриш ё равған холӣ мебошанд.

2. Бардошт ва ҷойгиркунӣ:Ду нуқтаи бардоштанро истифода баред, то чӯби моилро оҳиста ба ҷои худ бардоред. Онро муваққатан ислоҳ кунед ва боварӣ ҳосил кунед, ки ҳам пайвастагиҳои болоӣ ва поёнӣ бо сутуни пӯлод ва чӯб дуруст мувофиқат мекунанд.

3. Ҳамоҳангсозӣ ва танзим:Мавқеи хатти марказӣ, баландӣ ва амудии чӯби моилро барои қонеъ кардани талаботи тарроҳӣ танзим кунед. Пайвасти доимиро пас аз ҳамоҳангсозӣ анҷом диҳед.

4. Усули пайвастшавӣ:Бо болтҳои пурқувват пайваст кунед. Онҳоро ба таври баробар аз марказ ба берун ба ҳарду ҷониб, мувофиқи тарҳ, ки мувофиқи тарҳ талаб мекунад, мустаҳкам кунед ва ҳар як болтро пас аз санҷиши ниҳоии мустаҳкамкунӣ қайд кунед.

5. Санҷиши насб:Мавқеи хатти марказӣ, баландӣ, ҳамоҳангии амудӣ, мустаҳкамии тамоси плита ва сифати мустаҳкамкунии болтро тафтиш кунед. Ҳама чиз бояд ба Кодекси қабули сифати сохтмони иншооти пӯлод (GB 50205) ҷавобгӯ бошад.

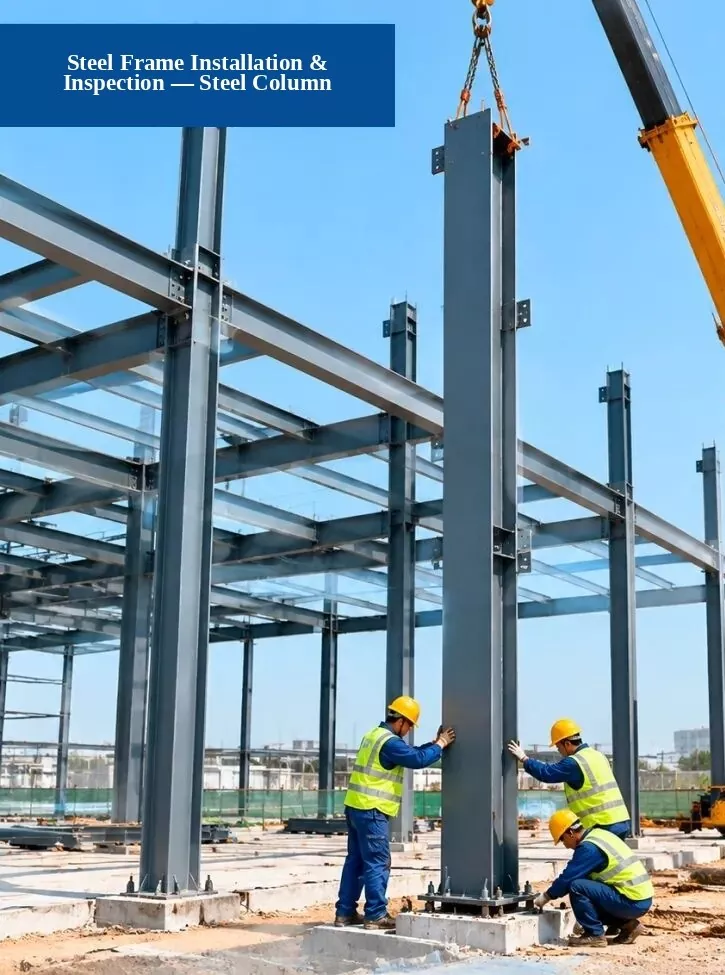

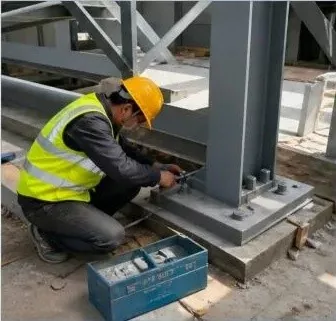

5. Монтаж ва азназаргузаронии каркасхои оханй — васл кардани сутунхои оханй

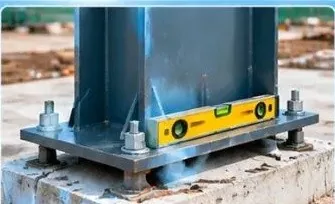

1. Санҷиши асос:Санҷед, ки оё мавқеъҳои болтҳои лангар, баландии таҳкурсӣ ва андозаҳои таҳкурсӣ ба талаботи тарҳ мувофиқат мекунанд.

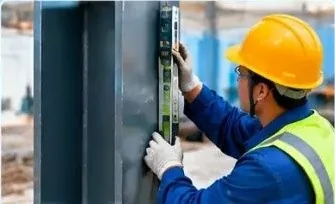

2. Санҷиши ҳамворкунии амудӣ:Барои санҷед, ки сутуни пӯлод то чӣ андоза рост (амудӣ) истодааст, як истгоҳи умумӣ, плюби лазерӣ ё сатҳи ростро истифода баред.

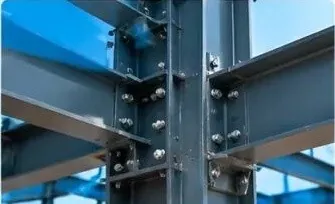

3. Санҷиши сифати пайвастшавӣ:Санҷед, ки оё болтҳои мустаҳкам, кафшер ва плитаҳои пайвастшавӣ ба талаботи стандартӣ мувофиқат мекунанд.

Раванди сохтмон:1. Корҳои омодагӣ → 2. Барбардорӣ ва ҷойгир кардани сутуни пӯлодӣ → 3. Насб кардан ва муҳофизат кардан → 4. Санҷиш ва қабул

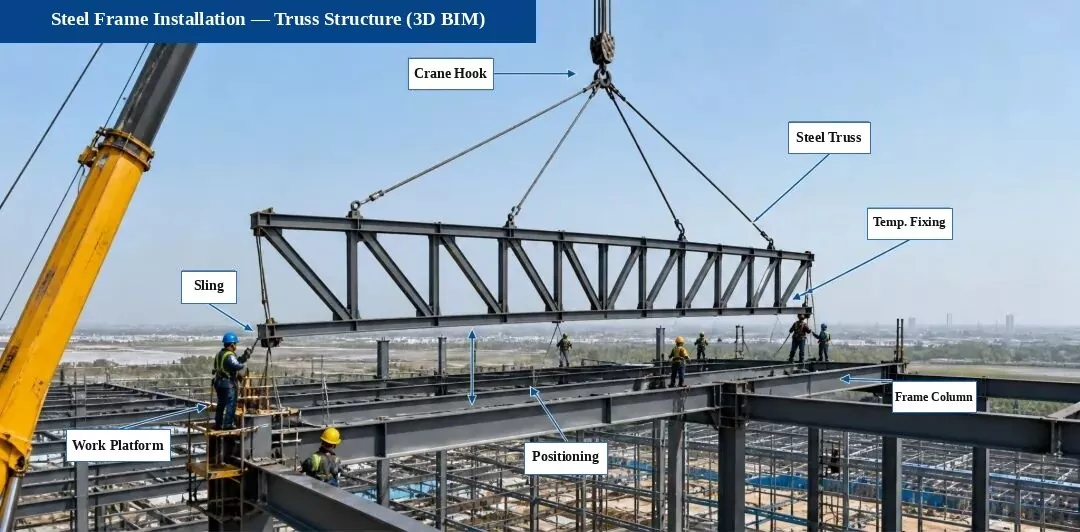

6. Насби чаҳорчӯбаи пӯлодӣ — Насби сохтори трусс (диаграммаи 3D BIM)

Раванди насбкунӣ:Тадқиқот ва аломатгузорӣ → Санҷиши дастгирӣ → Бардошт ва Ҷойгир → Ислоҳи муваққатӣ → Ҳамоҳангсозӣ ва танзим → Пайвасткунии болтҳои пурқувват → Кафшер (агар лозим бошад)

Нуқтаҳои асосии насб:

Пеш аз бардоштан, хати марказии такягоҳ, баландӣ ва мавқеи қисмҳои дарунсохтро дубора тафтиш кунед;
Ҳангоми бардоштан ресмонҳои роҳнамои шамолро (таглинҳо) васл кунед, то трус устувор нигоҳ дошта шавад;
Дарҳол пас аз ҷойгиркунӣ трусро танзим кунед ва муваққатан мустаҳкам кунед, то хамшавӣ ё таҳрифро пешгирӣ кунед;
Пайвастҳои болтҳои пурқувват бояд қоидаҳои тарҳрезӣ ва кодро риоя кунанд ва то моменти зарурӣ мустаҳкам карда шаванд;
Сифати кафшер бояд ба қоидаҳои Кодекси қабули сифати сохтмони иншооти пӯлод мувофиқат кунад (GB 50205).

Нуқтаҳои асосии тафтишот (аксҳои сайт):

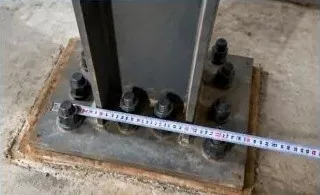

1. Дастгирӣ ва Санҷиши муштарак

Мавқеъҳо ва баландии болтҳои дастгирикунанда, лавҳаҳои ҷӯйбор ва қисмҳои дарунсохтро тафтиш кунед, то боварӣ ҳосил кунед, ки онҳо ба талаботи тарҳ мувофиқат мекунанд.

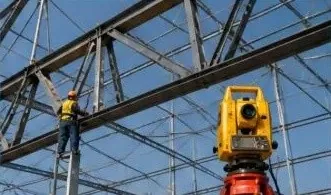

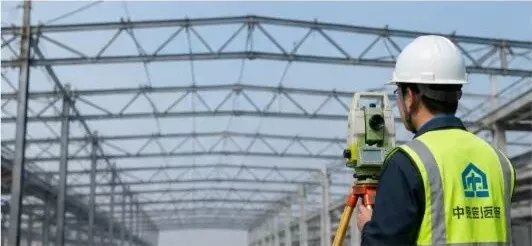

2. Санҷиши ҳамворкунии трусс

Барои чен кардани хати марказӣ, баландӣ ва каҷ кардани трус аз станцияи умумӣ истифода баред ва танзими ҳамворкуниро ворид кунед.

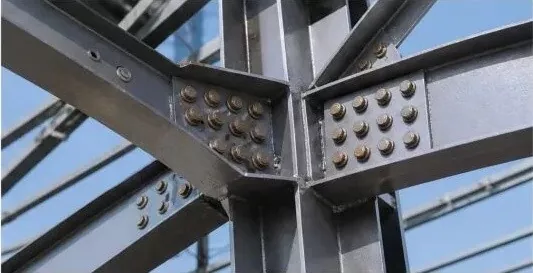

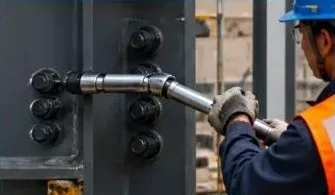

3. Санҷиши болтҳои қавӣ

Рақам, андоза ва моменти болтҳои пурқувватро тафтиш кунед ва мувофиқи код онҳоро дубора санҷед.

Шарҳ:Сохтори трусс дар ин лоиҳа дар корхона пешакӣ васл карда шуда, дар қисматҳо дар макон бардошта мешавад, то насби дақиқ, сифат ва бехатариро таъмин кунад.

7. Чорчӯба пӯлод & Profiled металлӣ варақи сақф насб ва санҷиш

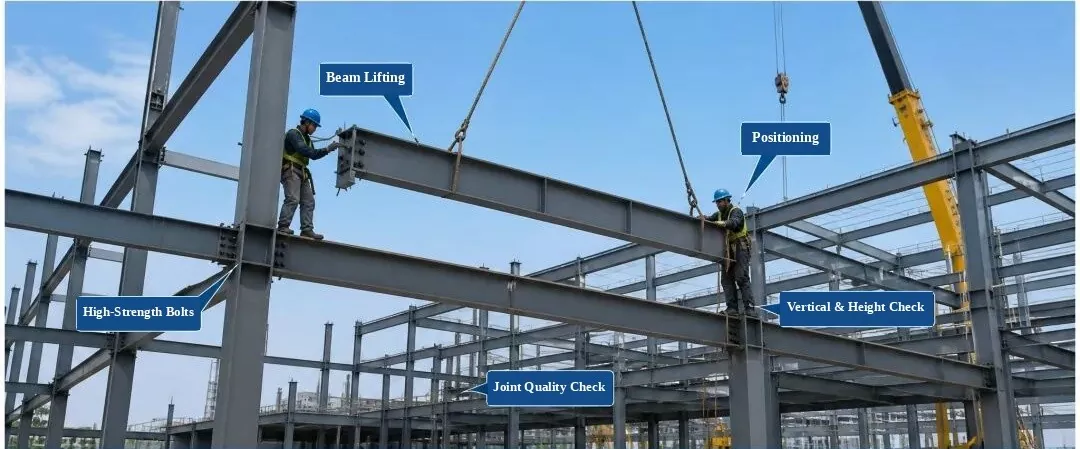

Ҷойгиркунии чаҳорчӯбаи пӯлод ва санҷиш

(Барчаспҳо: Бардошти чӯб, Ҷойгиркунӣ, Болтҳои пурқувват, Санҷиши амудӣ ва Баландӣ, Санҷиши сифати муштарак)

1. Санҷиши қисми воридотӣ:Сифати мавод, андоза, ҳолати рӯизаминӣ ва ростиро тафтиш кунед. Танҳо пас аз гузаштани санҷиш насб кунед.

2. Назорати раванд:Ҷойгиркунии қисм, баландӣ, ҳамоҳангсозии амудӣ ва мустаҳкамкунии болтро ҳангоми насб назорат кунед.

3. Маводҳои санҷиш:Мавқеи хатти марказӣ, баландӣ, ҳамворкунии амудӣ, ҳамвории рӯи замин ва сифати пайвастшавии болт.

4. Стандарти сифат:Бояд ба Кодекси қабули сифати сохтмони иншооти пӯлод (GB 50205-2020) ҷавобгӯ бошад.

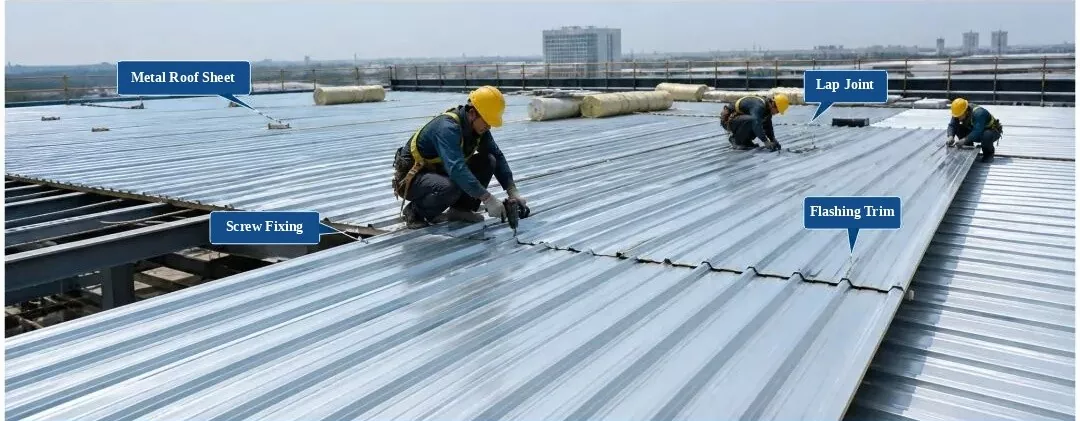

Лавҳаи боми металлӣ насб ва санҷиш

(Барчаспҳо: Лавҳаи боми металлӣ, пайванди даврӣ, васлкунии винтҳои худкор, ороиши дурахшон)

1. Санҷиши мавод:Профили панел, ғафсӣ, рӯйпӯш ва рангро тафтиш кунед. Танҳо пас аз гузаштани санҷиш истифода баред.

2. Қоидаҳои насб:Панелҳоро дуруст ба ҳам мепайвандад ва онҳоро сахт ислоҳ кунед. Фосилаи винтро дар ҳудуди стандартӣ нигоҳ доред, бидуни винтҳои гумшуда ё нодуруст ҷойгиршуда.

3. Маводҳои санҷиш:Ҳамвор будани сақф, паҳнои такрорӣ, фосилаи нуқтаи мустаҳкамкунӣ ва ҷузъиёти гидроизолятсия.

4. Стандарти сифат:Бояд ба Кодекси техникии муҳандисии боми металлӣ (GB 50345-2012) ҷавобгӯ бошад.

8. Монтаж ва азназаргузаронии чорчубаи оханй — зинапояхои пулодй ва васл кардани дастгоххо

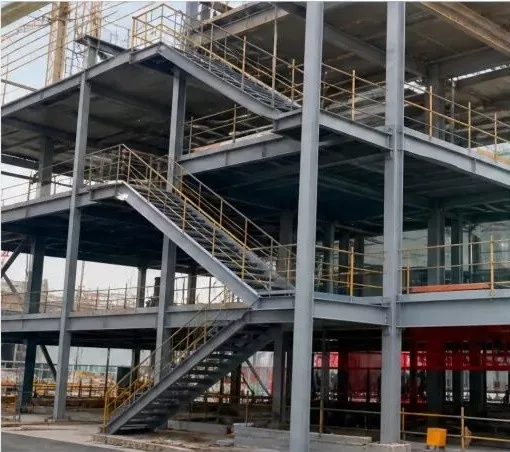

1. Зинаҳои пӯлодӣ ва дастакҳои анҷомёфта (Аксҳои сайт)

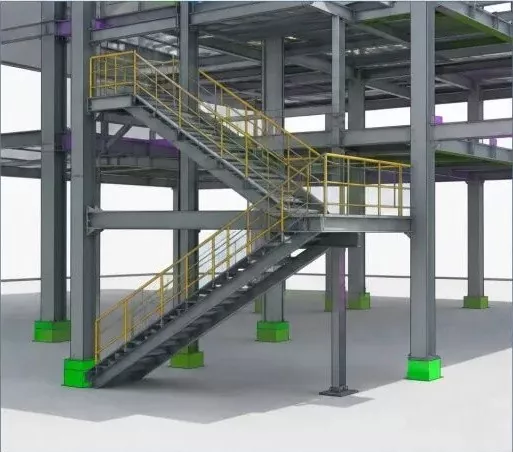

2. Модели 3D BIM (зинапояҳои пӯлодӣ ва дастакҳо)

3. Ҷойгиркунии зинапояи пӯлодӣ (Кори сайт)

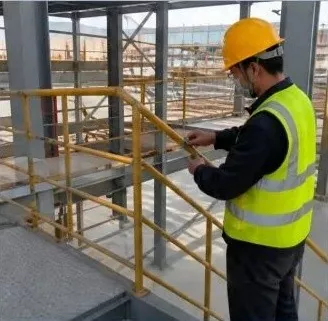

4. Насби дастӣ (кор дар сайт)

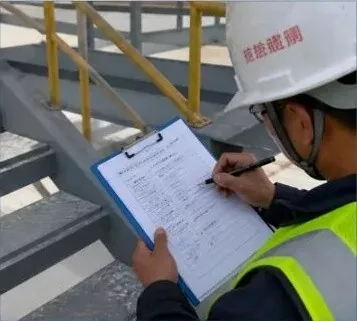

5. Санҷиши сифати насб (Тафтиши сайт)

Дастурҳо:

Пеш аз насб кардани зинапояҳои пӯлодӣ ва дастакҳо, андозаҳо, баландӣ ва хатҳои марказии тарҳро дубора тафтиш кунед;
Ҳангоми истифодаи пайвастҳои болтӣ, андоза, миқдор ва моменти болтро тафтиш кунед, то пайвасти устуворро таъмин кунед;
Дастгоҳҳои насбшуда бояд мустаҳкам ва рост буда, кафшерҳои пурра ва ҳамвор бошанд, ки ба талаботҳои тарҳрезӣ ва код мувофиқанд;
Пас аз насб санҷиши сифатро анҷом диҳед ва сабти санҷишро пур кунед, то сифати лоиҳаро таъмин кунед.

Стандартҳои раванди сохтмон барои сохторҳои пӯлодӣ (Чорчӯбҳои пӯлодӣ)

Сохтори пӯлодesдар бозори имрӯзаи сохтмон барои сохтани чаҳорчӯбаи бино ба таври васеъ истифода мешаванд ва онҳо дар оянда интихоби асосӣ барои сохторҳои ибтидоии бино хоҳанд шуд. Сохторҳои пӯлод бисёр зеркатегорияҳо, намудҳои сохтор ва намудҳои ҷузъҳо доранд. Дар асоси системаи сохторӣ онҳо ба чор намуди асосӣ тақсим мешаванд: чорчӯбаи порталӣ, торҳои фазоӣ, фермаҳо ва сохторҳои чаҳорчӯба.
