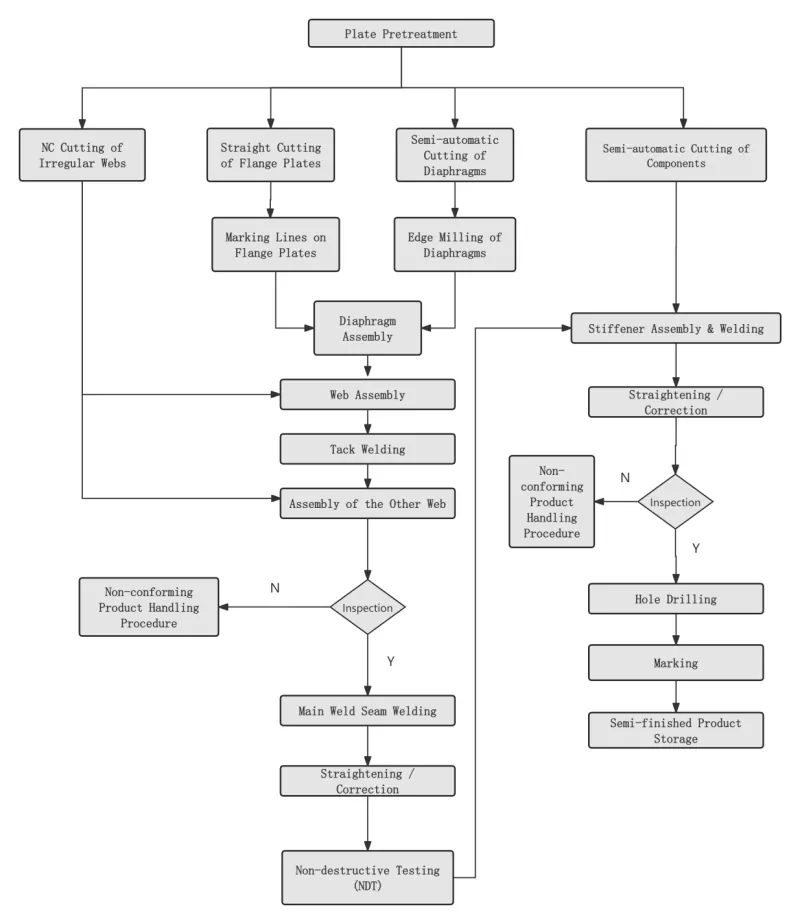

Ҷараёни коркарди қуттии сутуни сохтори пӯлоди EIHE ва дастовардҳои татбиқи муҳандисӣ

Қадами 1 Табобати сатҳи пӯлод

Мутобиқи талаботҳои тарҳрезӣ ё раванд пеш аз холи кардани плитаи пӯлод гузаронида мешавад.

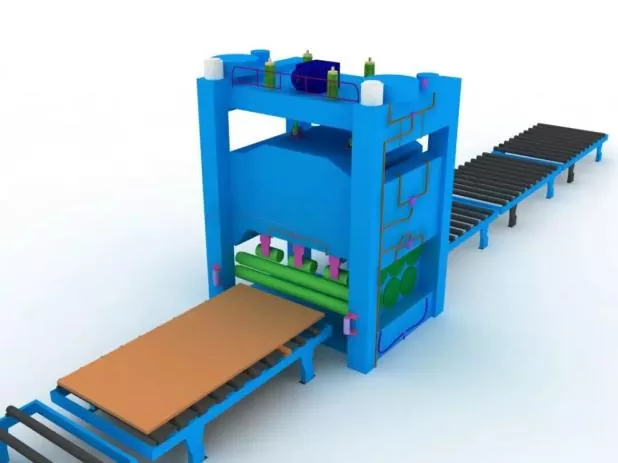

Қадами 2 Раст кардани плитаҳои пӯлодӣ

Ҳамворкунии умумӣ бояд пас аз коркарди пешакии пӯлоди пӯлод анҷом дода шавад, то дақиқии холӣ ва рафъи фишори боқимондаи дохилии лавҳаи пӯлод анҷом дода шавад.

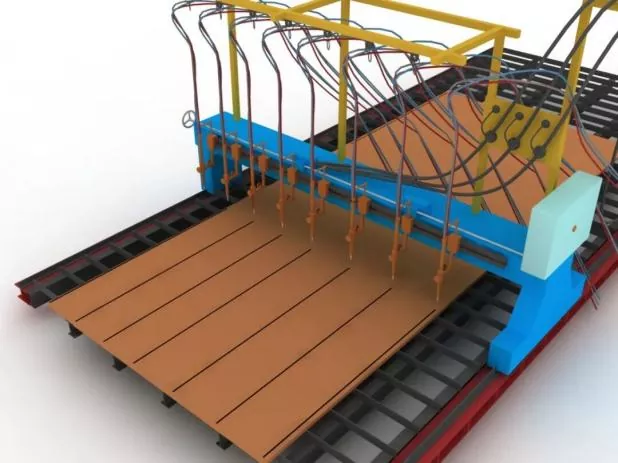

Қадами 3 буридан ва холӣ кардани қисмҳо

Пеш аз буридан, мошини буриданро танзим кунед, модели соплоро тасдиқ кунед ва устувории фишори ҳаворо тафтиш кунед.

Дар вакти буридан аввал кабати буриши плитаи пулодиро пешакй гарм карда, суръати буришро катъиян назорат кунед.

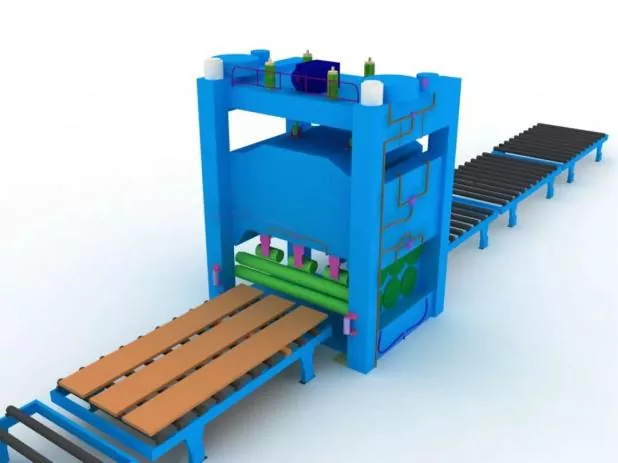

Қадами 4 Расткунии дуюми қисмҳо

Пас аз холӣ кардани плитаҳои пӯлодӣ барои таъмини дақиқии васлкунӣ ва кам кардани фишори боқимондаи дохилии плитаҳои пӯлод анҷом дода мешавад.

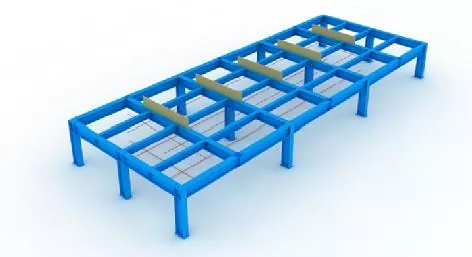

Қадами 5 Танзими ҷигҳо ва хатҳои тарҳрезӣ

Пеш аз васлкунӣ, аввал хатҳои тарҳрезӣ ва ҷигарҳо гузошта мешаванд.

Ҳангоми насби ҷиг, сатҳи уфуқии кушодашавии боло бояд таъмин карда шавад ва сахтӣ ва қувваи кофӣ кафолат дода шавад.

Ҳама асбобҳо ва хатҳои тарҳрезӣ метавонанд танҳо пас аз тафтиш ва тасдиқ аз ҷониби кормандони таъиншуда ба истифода дода шаванд.

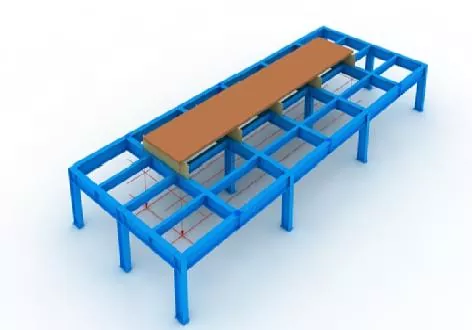

Қадами 6 Ҷойгиркунии панели поён

Ба таври дақиқ аз ҷониби plumb bob ва хатҳои тарҳбандӣ ҷойгир карда шудааст.

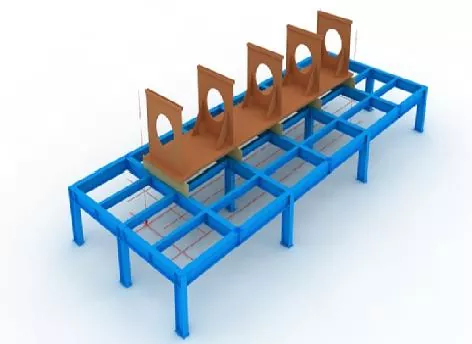

Қадами 7 Маҷмаи диафрагма

Пеш аз васл кардани диафрагмаҳо дар панели поёнӣ хатҳои ҷойгиркуниро қайд кунед ва занги шинокунандаро дар ду тарафи хатҳо бо чархи суфтакунанда тоза кунед.

Пас аз гузоштани диафрагмаҳо, онҳоро бо кафшери ламс ислоҳ кунед.

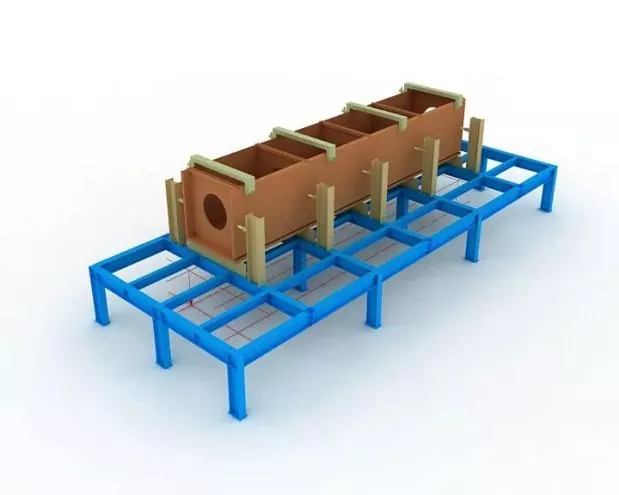

Қадами 8 Ассамблеяи веб

Пас аз ҷамъоварӣ ва тахассусӣ, онро бо домкрат ба диафрагма сахт часпонед ва сипас бо кафшери лента ислоҳ кунед.

Қадами 9 Маҷлиси панели болоӣ

Ҷойгиркунии дақиқи панели болоро бо плюббоб анҷом диҳед, сипас бо кафшери лента ислоҳ кунед.

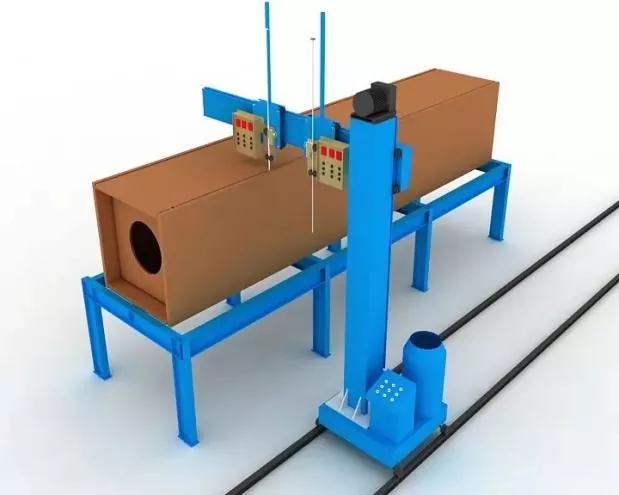

Қадами 10 Кафшери электрослагии диафрагма

Барои диафрагмаҳо кафшери яктарафаи электрошлагӣ қабул карда мешавад.

Ҳангоми кафшер дар сӯрохиҳои болоӣ ва поёнии сӯрохиҳои кафшери электрошлагӣ барои ба кор андохтан ва хомӯш кардани камон гилемҳои мисӣ гузошта мешаванд.

Дар тамоми ҷараёни кафшер ҷараёни кафшер ва шиддат бояд ба таври қатъӣ назорат карда шавад ва ба мушоҳидаи тағирёбии ранги майдони кафшери электрошлагӣ дар веб диққат дода шавад.

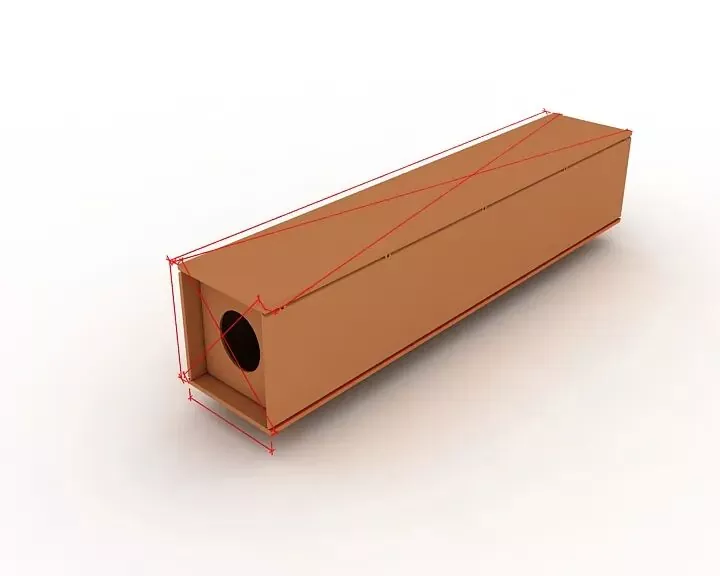

Қадами 11 Тафтишоти умумӣ

Ҳангоми санҷиш, диққати худро ба тафтиши он, ки оё дарозии ҷузъҳо, андозаҳои диагоналӣ ва андозаҳои қисмати ниҳоӣ ба талаботи тарҳрезӣ ва мушаххасот мувофиқат мекунанд ва ислоҳ кардани ҳама қисмҳои аз таҳаммулпазирӣ.

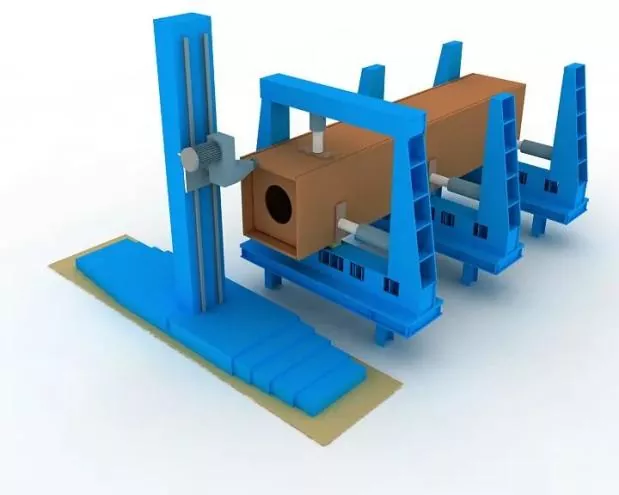

Қадами 12 Фрезери хотимавӣ

Пас аз васл кардан ва кафшер кардан, рӯйи охириро резед.

Сатҳи аъзоҳо ва параллелизми байни рӯйи ниҳоӣ ва бурандаи фрезаро кафолат диҳед.

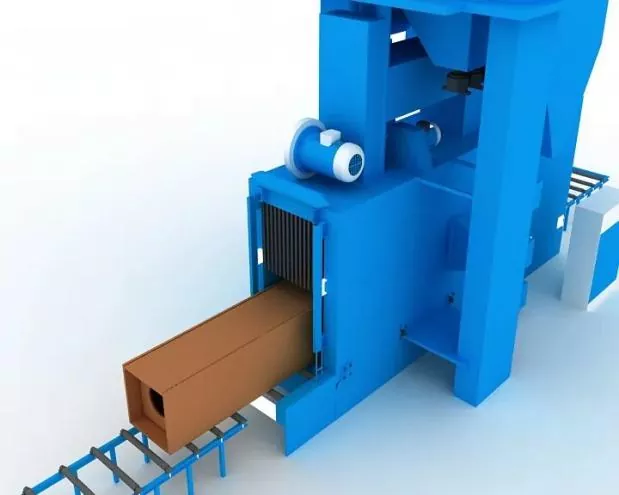

Қадами 13 Тозакунии қум ва тоза кардани занг

Тозакунии зангро тавассути таркиши қум мувофиқи зарурат пас аз кафшер анҷом диҳед, сипас ба сохтмони пӯшиш интиқол диҳед.

Аниқии васлкунӣ

Ҳангоми васлкунӣ:

● Барои назорати деформатсияи кафшер бояд маҳдудиятҳои мувофиқ қабул карда шаванд.

● Иқтидори камшавии кафшер ва деформатсияи баръакси оқилона бояд барои назорати андозаҳои ҷузъҳо ва таъмини шакли дуруст ҳифз карда шаванд.

Инҳирофоти иҷозатдодашуда барои сохтан ва васл кардани пайвастҳои кафшершуда, инчунин таҳаммулпазирии андозагирии ҷузъҳои сохторӣ бояд ба талаботи Кодекси қабули сифати сохтмони конструксияҳои пӯлод (GB 50205) мувофиқат кунанд.

Кафшеркунии ҷойгиркунии васлкунӣ

Он бояд тавассути кафшери нимавтоматии сими сахти гази металлӣ (GMAW) амалӣ карда шавад.

кафшергар

Кафшергароне, ки ба кафшери васлкунӣ машғуланд, бояд дорои шаҳодатномаҳои тахассусии дахлдори дар Мушаххасоти техникии кафшери конструкцияҳои пӯлоди биноӣ (JGJ81) нишондодашуда бошанд.

Мавқеи кафшери часпак

Мавқеи кафшерҳои часпак: Пайвастҳои часпак бояд аз оғоз ва анҷоми кафшерҳои расмӣ канорагирӣ кунанд ва набояд дар кунҷҳо, кунҷҳо, нӯгҳо ва дигар минтақаҳои муҳиме, ки ба мустаҳкамии сохтор ва нуқсонҳои корӣ майл доранд, ҷойгир карда шаванд.

Барои пайвандҳои T-пайванди кафшер: Дар ҳарду ҷониб симметрӣ анҷом дода мешавад; дар айни замон, аз кафшери лента дар дохили чуқурӣ то ҳадди имкон пешгирӣ карда шавад.

Барои кафшери чуқури пурра воридшаванда: Кафшери кандакорӣ бояд дар чуқурӣ барои кандани қафо иҷро карда шавад, масалан, канда кардани қафо.

Ҷойҳои васлкунӣ ва кафшери плитаҳои пуштибони кафшерӣ, инчунин плитаҳои ҷорӣ ва ҷорӣ бояд ба стандартҳои дахлдор мувофиқат кунанд.

Материалхои кафшеркунй

Маводҳои кафшерие, ки барои васлкунӣ ва кафшери лента истифода мешаванд, бояд бо кафшери расмӣ мувофиқ бошанд, яъне ҳамон маводҳои кафшерӣ, ки дар кафшери расмӣ истифода мешаванд, бояд қабул карда шаванд.

Барои кафшери монтажи байни пӯлоди пурқувват ва пӯлоди камқувват, маводи кафшер бояд мувофиқи дараҷаи пӯлоди камқувват интихоб карда шавад.
