Муқаддима:Дарсохтмони конструкцияхои оханй, "монтажи замин + борбардории интегралии крани вазнин" (монтажи сохтори пурра дар замин ва бардоштан ба ҳолати як воҳиди ягона бо истифода аз кранҳои вазнин) яке аз усулҳои аз ҳама камхарҷ, бехатар ва сифатан назоратшавандаи имрӯзаи сохтмон мебошад.

Дар муқоиса бо "монтажи фуҷур дар баландии баланд" (монтажи ҷузъҳо қисм ба қисмҳои баланд дар ҳаво), ин усул кори хатарнокро дар баландӣ ба таври назаррас коҳиш медиҳад, сатҳи нуқсонҳои кафшерро коҳиш медиҳад ва деформатсияи сохторро самаранок назорат мекунад. Бо вуҷуди ин, он омодагии қатъии қитъаи замин, насби ҷиддии васлкунии дақиқи баланд, ҳисобҳои дақиқи муҳандисии борбардорӣ ва сигнализатсия ва фармондиҳии бенуқсон дар ҷойро талаб мекунад.

Дар зер дастури техникии ҳамаҷониба ва стандартишуда бароисохтори пӯлодӣ дар сайтваслкунӣ ва борбардории интегралӣ - бо ҷараёнҳои кории возеҳ ва талаботҳои амалӣ ва мустақими техникӣ барои истинод осон сохта шудааст.

I. Шарҳи асосии усули сохтмон

Мантиқи ҷараёни кории сохтмон: Пешниҳоди корхонаи ҷузъҳои пӯлод дар бахшҳо → Ҷойгиркунии замин дар макон → Ислоҳи кафшер, санҷиши кафшер (NDT) ва ламс кардани ранг → Баргардонидани як порчаи интегралӣ ба мавқеъ → Ҷойгиркунӣ ва ҳамоҳангсозии сохтор.

Афзалиятҳои асосӣ

•  Корҳо дар рӯи замин: Амалиёти ибтидоӣ дар замин иҷро карда мешаванд, ки хатари афтидан ва хатарҳои баландкӯҳҳоро ба таври назаррас коҳиш медиҳад.

•  Сифати идорашаванда: Монтаж, кафшер ва ҳамворкунӣ дар муҳити устувор ва дастраси замин сурат гирифта, дақиқии олӣ ва сифати сохтмонро таъмин мекунад.

•  Самаранокии баланди сохтмон: Кафшеркунӣ ва болтинг дар баландкӯҳ кам карда шуда, пешрафти сохтмонро ба таври назаррас метезонад.

Маҳдудиятҳо

•  Майдони калони васлкунӣ зарур аст: Барои васлкунӣ дар макон майдони васеъ, ҳамвор ва хуб фишурдашуда лозим аст.

•  Таҷҳизоти вазнин ва санҷишҳои қатъӣ: Кранҳои борбардори баландтонна ва ҳисобҳои қатъии муҳандисиро барои шароити борбардорӣ ва иқтидори борбардории хок талаб мекунад.

Сенарияҳои татбиқшаванда

Сохтмони конструк-цияи охании кушод, ба монанди фермахои пӯлоди калонҳаҷм, модулҳои пӯлоди сақф, чаҳорчӯбаи пӯлоди бисёрқабата ва монтажҳои крани вазнин.

II. Ҷараёни кори стандартии сохтмонро анҷом диҳед

Ҷараёни стандартӣ: Омодасозии сохтмон → Ҳамворкунӣ ва фишурдани сайт → Ҷойгиркунӣ ва қабули васлкунӣ → Қабул ва бозрасии ҷузъҳо → Ҷамъоварии замин → Корҳои кафшерӣ → Санҷиши кафшер (NDT) ва Рангҳои зидди зангзанӣ → Танзими борбардорӣ ва тригмал → Танзими лифт ва тригмал Баландбардорӣ → Ҷойгиркунии дақиқи танзим ва ислоҳи муваққатӣ → Аз нав тафтиш кардани меҳварҳои шабакавӣ ва баландӣ → Пайвастшавӣ ва мустаҳкамкунӣ → Бартараф кардани таҷҳизот → Қабули лоиҳа → Демонтажи дастгоҳи васлкунӣ

1. Тайёрӣ дар марҳилаи аввали сохтмон (қадами муҳимтарин)

Агар омодагии пешакӣ нокифоя бошад, мушкилот ба монанди деформатсияи сохторӣ, чаппашавӣ ё хатогиҳои андозагирӣ ҳангоми васлкунӣ ва бардоштан ба осонӣ ба вуҷуд меоянд. Ба ин 4 вазифаи асосӣ диққат диҳед:

•  Аввал ба нақша гиред: Нақшаи махсуси борбардорӣ омода кунед. Барои амалиётҳои дорои хатари баланд ва хеле муҳим, баррасии коршиносон ва тасдиқи расмӣ ҳатмист. Ҳисобҳои муфассали муҳандисиро барои шароити кори кран, фишори узвҳо, иқтидори бардошти замин ва борҳои борбардорӣ анҷом диҳед.

•  Тасдиқи мавод ва ҳуҷҷат: Шаҳодатномаҳои мутобиқати корхона, ҳисоботи санҷиши осиёб (MTR), сабтҳои санҷиши вайроннашаванда (NDT) ва варақаҳои санҷиши андозагириро тафтиш кунед. Ба сайти кор даромадани ҳама гуна ҷузъҳои номувофиқро қатъиян пешгирӣ кунед.

•  Банақшагирии тарҳбандии сайт: Минтақаҳои ҷудогонаро барои нигаҳдории ҷузъҳо, корҳои васлкунии замин ва ҷойгиркунии кранҳо/сайёҳон возеҳ таъин кунед. Барои таҳкурсии хоки нарм, кофтан ва бо қабати мустаҳкам иваз кунед, заминро пешакӣ паймон кунед ва сангфарш кунед/сахт кунед.

•  Брифинг оид ​​ба бехатарии кормандон: Кафшергарон, операторони кранҳо, сигналчиён ва арматурчиён бояд шаҳодатномаи тахассусии дуруст дошта бошанд. Барои ҳамаи коргарон брифингҳои ҳамаҷонибаи бехатарӣ ва техникӣ гузаронед, масъулияти инфиродӣ ва манъкуниҳои бехатариро равшан созед.

2. Маҷмаи Jig Setup ва қабул

Дастгоҳи васлкунӣ (чаҳорчӯбаи дастгирии заминӣ) барои дақиқии васл муҳим аст. Ҷамъоварии тасодуфӣ ё чаҳорчӯбаи ғайристандартӣ қатъиян манъ аст!

•  Истифода аз пӯлоди сохтории стандартӣ: Бо истифода аз қисмҳои пӯлоди стандартии миллӣ дастпӯшакҳо созед, то сахтӣ ва устувории мувофиқро таъмин намуда, аз ҷойгиршавии замин, каҷшавии сохтор ё ларзиш пас аз боркунӣ пешгирӣ кунад.

•  Танзим ва ҷойгиркунии дақиқ: Хатҳои роҳнаморо дақиқ ҷойгир кунед; меҳварҳои сетка, баландӣ ва ҳамворро ба таври қатъӣ назорат кунед. Барои ҷузъҳои калонҳаҷм, мувофиқи мушаххасоти тарроҳӣ дар пешакии камера (қаҷи болоӣ) созед, то ба косташавии оянда дар зери бори хидмат муқобилат кунед.

•  Тафтиши махсус ва хориҷшавӣ: Санҷиши махсус бояд пас аз ба итмом расидани насби дастгоҳ гузаронида шавад. Ҳама андозагирии андоза, баландӣ ва ҳамворро сабт ва бойгонӣ кунед. Ҷигро танҳо пас аз имзои расмӣ истифода бурдан мумкин аст

3. Интиқоли ҷузъҳо ва васлкунии замин

Ҷамъоварии замин раванди калидӣ барои назорати сифати умумии сохтор мебошад. Назорати дақиқ муҳим аст:

•  Тафтишоти ҷузъҳои воридотӣ: Ҳангоми расидан ҳар як ҷузъро барои намуди зоҳирӣ, деформатсияи интиқол, рӯйпӯшҳои муҳофизатӣ ва ҳамоҳангии сӯрохи болт тафтиш кунед. Пеш аз васлкунӣ ҳама деформатсияҳои ночизро рост ва ислоҳ кунед.

•  Ҷойгиркунӣ ва танзими ҷиг: Пас аз ҷойгир кардани ҷузъҳо дар ҷиг, домкратҳои гидравликӣ ва кабелҳои бачаро барои дақиқ танзим ва назорати қатъии масофа, хатҳои меҳвар, баландӣ, холигии реша (холии мувофиқи якҷоя) ва ҳамворкунии амудӣ истифода баред.

•  Кафшери часпак аз ҷониби кафшергарони сертификатсияшуда: Кафшергарони сертификатсияшуда бояд кафшери часпакро иҷро кунанд (кафшерҳои муваққатӣ нигоҳдорӣ). Дарозии кафшери часпак ва андозаи пои филле бояд ба стандартҳои техникӣ мувофиқат кунад, ки ковокӣ, тарқишҳо ва дигар камбудиҳои кафшерро пешгирӣ кунад.

•  Кафшери симметрӣ ва рафъи фишор: Кафшери расмӣ бояд ба принсипҳои "кафшери симметрӣ" ва "кафшери қафо" (кафшер дар сегментҳои кӯтоҳи алтернативӣ) ба таври қатъӣ риоя кунад, то фишори гармиро ба таври мусовӣ раҳо кунад ва гардишро кам кунад. Барои плитаҳои пӯлодии ғафс, назорати ҳарорати пеш аз гармкунӣ ва байнигузарро қатъиян иҷро кунед.

•  Тасдиқи пас аз васл: Пас аз анҷоми васлкунӣ, андозаҳои умумӣ, арзишҳои камбер ва ростии паҳлуро бодиққат аз нав чен кунед, то мувофиқати пурраи рамзҳои муҳандисӣ ва нақшаҳои тарроҳиро кафолат диҳед.

4. Тафтиши кафшер ва рангҳои зидди зангзании ламс

•  Озмоиши вайроннашаванда (NDT): Санҷиши ултрасадо (UT) ё озмоиши радиографиро (RT) мувофиқи мушаххасоти тарроҳӣ иҷро кунед. Ҳар як кафшери номувофиқ бояд пурра канда шавад, аз нав кафшер карда шавад ва то 100% тахассусӣ дубора санҷида шавад.

•  Тозакунӣ ва аз нав ранг кардани кафшер: Пайвастҳои кафшершударо ҳамвор майда кунед, занг, шлак ва пошидаҳоро тоза кунед ва ба таври фаврӣ праймер ва қабати болоии зидди зангзании мувофиқро истифода баред, то системаи пӯшиши муҳофизатии пайваста ва солимро таъмин кунед.

•  Муҳофизати рӯизаминӣ: Сатҳи алоқаи болтҳои қавии соиш, сӯрохиҳои болт ва қабатҳои рангаи тайёрро аз пошидани кафшер, ифлосшавии равған/равған ва харошиданҳои механикӣ муҳофизат кунед.

5. Нуқтаҳои бардоранда ва интихоби Rigging

Қоидаҳои асосии бехатарии бардоранда: Ҳеҷ гоҳ нуқтаҳои борбардориро бе иҷозат иваз накунед, ҳеҷ гоҳ таҷҳизоти номувофиқро омехта накунед ва ҷузъҳоро ба қувваҳои номуносиб дучор накунед.

•  Истифода аз қубурҳои борбардории тарҳрезишуда: Ҳамеша қубурҳои борбардори қаблан тарҳрезишуда ва муҳандисии корхонаро истифода баред (чашмҳои палид). Кафшеркунии дар махалхо тасдикнашуда ва ё пармакунии сурохихо барои пунктхои борбардори зудамал катъиян манъ аст. Ҳама кафшерҳои бардоранда бояд аз санҷиши 100% NDT гузаранд.

•  Ҳисобкунии иқтидори васлкунӣ: Арғамчинҳои сими пӯлодӣ, занҷирҳо ва тасмаҳои борбардорро ба таври қатъӣ дар асоси сарбориҳои ҳисобшуда, ки омилҳои динамикии бехатарии сарбориро дар бар мегиранд, интихоб кунед. Аз ҳад зиёд бор кардан қатъиян манъ аст.

•  Ҳифзи кунҷҳо: Дар ҳама кунҷҳои тез ва кунҷҳои узвҳои пӯлод муҳофизони кунҷҳоро (нармкунакҳо/муҳофизаҳои канор) насб кунед, то аз бурида ё вайрон шудани ресмонҳои симӣ пешгирӣ кунед.

•  Мустаҳкамкунии муваққатӣ: Ба қисмҳои аз ҷиҳати сохторӣ лоғар ё тунук девордор (ба мисли фермаҳои дароз) устухонҳо/узвҳои муваққатии мустаҳкам илова кунед, то аз гардиш, кандашавӣ ё деформатсияи маҳаллӣ ҳангоми борбардорӣ пешгирӣ кунед.

6. Санҷиши лифт (ҳеҷ гоҳ набояд гузаред)

Лифтҳои озмоишӣ монеаи ниҳоии дифоъ аз садамаҳои борбардорӣ мебошад.

•  Бардоштан ва овезон кардан: Компонентро аз асбоби васлкунӣ 200–300 мм ҳамвор бардоред ва онро дар ҳаво овезон барои 5 то 10 дақиқа нигоҳ доред.

•  Тафтишоти ҳамаҷониба: Бодиққат тафтиш кунед: ҳолати сарборӣ дар нуқтаҳои борбардорӣ, деформатсияи таҷҳизот, каҷшавии узвҳои умумӣ ва маҳаллӣ, устувории кран, ҷойгиршавии замин дар зери болопӯшҳо ва ҳама гуна халал ё кандашавӣ дар дастгоҳ.

•  Фавран паст кардани ҳолати ғайримуқаррарӣ: Агар ягон садои ғайриоддӣ, таҳрифи сохтор ё ҷойгиршавии аз ҳад зиёди замин мушоҳида шавад, ҷузъро фавран дубора ба ҷигар фуроваред. Баландбардории расмӣ танҳо пас аз тасдиқи амалҳои ислоҳӣ метавонад идома ёбад.

7. Бардошти пурраи маҷмӯа, ҷойгиркунӣ ва таъмини муваққатӣ

•  Сигналгузории ягонаи яккафарӣ: Амалҳо бояд аз ҷониби як фармондеҳи таъиншудаи сигнализатсия бо истифода аз сигналҳои дастӣ ва фармонҳои овозии стандартӣ идора карда шаванд. Сигнали чанд нафар ва амалиёти бесарусомонй катъиян манъ аст.

•  Ҳаракатҳои ҳамвор крани: бардоштан, чархзанӣ (ҷавонзанӣ) ва луф кардан (даррикии бум) бояд ҳамвор ва суст боқӣ монанд. Аз таваққуфҳои ногаҳонӣ, гардиши шадид ё бори зарба худдорӣ намоед. Экипажи заминӣ бояд хатҳои тегро (арғамчинҳои роҳнамо) барои устувор кардани самти ҷузъ ва пешгирии бархӯрд бо сохторҳои мавҷуда истифода барад.

•  Ҷойгиркунӣ ва Дастгирии муваққатии фаврӣ: Пас аз он ки ба такяҳои доимӣ нишастед, меҳварҳои шабакавӣ, баландӣ ва вертикалиро дақиқ танзим кунед. Дарҳол пойгоҳҳои муваққатии пуштибонро насб кунед ва кабелҳои бачаро мустаҳкам кунед.

•  Хати сурхи асосии бехатарӣ: Ҳеҷ гоҳ қалмоқчаи кранро то даме раҳо накунедсохтори пӯлодӣсистемаи устувори структурии худтаъминкунандаро ташкил медихад.

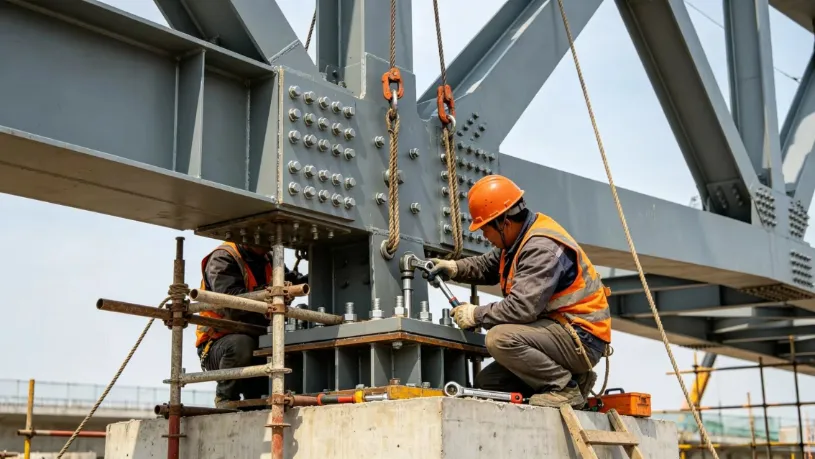

8. Пайвастани доимӣ ва корҳои анҷомдода

•  Аввал ба болтҳои қувваташ баланд: Афзалият ба таҳкими болтҳои қавӣ гузоред. Пайдарпайии пурзӯркунии думарҳиларо ба таври қатъӣ риоя кунед: "Ташаккули ибтидоӣ → Тақвияти моменти ниҳоӣ". Ҳар як болтро пас аз мустаҳкамкунии ниҳоӣ ба таври возеҳ қайд кунед, то болтҳои аз даст рафтан, фуҷур ё аз ҳад зиёд гардиши болтҳоро пешгирӣ кунед.

•  Кафшергарии ҷобаҷогузорӣ: Дар қабатҳои бисёргузар дар макон кафшери кунҷ ва пайвандро иҷро кунед ва пас аз анҷомёбӣ фавран озмоиши вайроннашаванда (NDT) гузаронед.

•  Таҷдиди сохтори умумӣ: Ҳама андозаҳои умумӣ, баландӣ ва арзишҳои каҷро аз нав чен кунед. Пас аз тасдиқи мутобиқат, фишангҳои борбардор, такяҳои муваққатӣ ва дастгоҳи васлкунии заминро бехатар канда кунед.

•  Таъмир ва интиқоли рӯйпӯш: Ҳама рӯйпӯшҳои зарардидаи зидди зангзанӣ ва оташнашавандаро дар минтақаҳои зарардида ламс кунед, то насби анҷомшударо анҷом диҳед.

III. Эҳтиёткориҳои интиқодӣ дар макон (Домҳои калидӣ барои пешгирӣ кардан)

1. Нуқтаҳои назорати сифат васлкунӣ

•  Бунёди ҷигҳои сахт: Замин дар зери дастгоҳи васлкунӣ бояд мустаҳкам, фишурдашуда ва ҳамвор бошад. Дар вакти обу хавои боронгарй дар заминхои нарм ва ё ботлокзор кори монтажкунй катъиян манъ аст, то ки нобаробар чойгиршавиро пешгирй намояд.

•  Назорати қатъии пеш аз камера: мувофиқи арзишҳои тарроҳӣ барои узвҳои васеъпаҳлӯ (қаҷи ба боло) дақиқ таъин кунед. Пеш аз васлкунӣ ва баъд аз васлкунӣ ченакҳоро дубора санҷед, то пас аз васлшавӣ ба поён монеъ шавад.

•  Маҳдудиятҳои сахти кафшери обу ҳаво: Ҳангоми шамолҳои сахт, борон, барф ё ҳарорати яхкунӣ кафшерро дар ҳавои кушод фавран қатъ кунед. Боварӣ ҳосил кунед, ки сатҳи пӯлоди намӣ пеш аз сар кардани кафшер бо машъалҳои гармидиҳӣ бодиққат хушк карда мешаванд.

•  Ҷиҳатҳои фриксионии болтҳои пурқувватро ҳифз кунед: Сатҳи фриксияи болтро ба таври қатъӣ муҳофизат кунед. Суфтакунӣ, ифлосшавии равған ё сӯхтани пошидани кафшер қатъиян манъ аст, ки коэффисиенти лағзиш ба стандартҳои муҳандисӣ мувофиқат кунад.

2. Хаттҳои сурхи ҳатмӣ бардоштани бехатарӣ

•  Манъи обу ҳаво: Ҳангоми шамолҳои сахти Қувваи 6 ва болотар аз он (суръати шамол ≥ 10,8 м/с), тумани зич, борони шадид ё нокифоя будани равшании шабона, баландбардорӣ қатъиян манъ аст.

•  Дастгирии болопӯши кран: Дастгоҳҳои кранҳо бояд аз пӯлоди ғафси тақсимоти бор дар рӯи замини сахт ва тасдиқшуда пурра дастгирӣ карда шаванд, то аз чаппа шудани кран ё қафаси кран пешгирӣ карда шаванд.

•  Минтақаи истиснои бехатарии сахт: Дар радиуси кори кран як монеаи қатъӣ ва минтақаи равшани истисноро таъсис диҳед. Ба кормандони беиҷозат даромадан, гузаштан ва дар ин минтақа мондан қатъиян манъ карда мешавад.

•  Тафтишоти пеш аз баст: Пеш аз ҳар як басти корӣ тамоми таҷҳизоти борбардор, таҷҳизоти борбардор ва ресмонҳои симро тафтиш кунед. Агар риштаҳои сими шикаста, фарсудашавии аз ҳад зиёд ё каҷшавӣ/деформатсия аз меъёрҳои иҷозатдодашуда зиёд бошанд, фавран иваз кунед.

3. Хатарҳои умумӣ ва чораҳои пешгирикунанда

•  Деформатсияи аз ҳад зиёди ҷузъҳо: Камбери тарроҳии пешакӣ муқарраршуда, устухонҳои мустаҳками муваққатӣ илова кунед, пайдарпаии симметрии кафшерро риоя кунед ва ҳолати пурраи борбардориро тафтиш кунед.

•  Иҷро накардани ҳалқаи бардоранда: Тарҳрезии махсуси сохториро барои борбардорӣ иҷро кунед, кафшери пурраро бо санҷиши 100% NDT таъмин кунед ва нуқтаҳои борбардории муваққатии тасдиқнашударо қатъиян манъ кунед.

•  Ҷойгиркунии замини кран: Пешакӣ заминро тафтиш ва сахт кунед, плитаҳои пӯлодии вазнинро дар зери пояҳо ҷойгир кунед ва ҷойгиршавии заминро ҳангоми лифти озмоишӣ назорат кунед.

•  Ноустувории сохторӣ пас аз ҷойгиркунӣ: Ба таври фаврӣ ноқилҳои бачаҳо ва сутунҳои муваққатии пуштибонӣ насб кунед ва ба таври қатъӣ принсипро риоя кунед: "Ҳеҷ гоҳ қалмоқчаи кранро пеш аз мустаҳкам кардани сохтор раҳо накунед."

•  Болтинги баландсифати ғайристандартӣ: Сатҳи тамоси фриксияро ба таври қатъӣ муҳофизат кунед, расмиёти стандартишудаи пурзӯркунии моменти моментро татбиқ кунед ва ҳар як болтро пас аз анҷомёбӣ тафтиш кунед ва ранг кунед.

IV. Хулоса

Мантиқи асосии идоракуниимонтажи сохтори пӯлод дар сайтва борбардории интегралиро метавон чунин ҷамъбаст кард: васлкунии дақиқи замин, назорати сахти ҷиг, ҳисобкунии дақиқи борбардорӣ, бардоштан ҳамвор ва устувор ва ҳеҷ гоҳ пеш аз мустаҳкам кардан раҳо накардани қалмоқ.

Тавассути ба таври қатъӣ идора кардани чор сутуни муҳим - сифати jig, деформатсияи кафшер, шароити борбардорӣ ва устувории муваққатии сохтор - аксар камбудиҳои сохтмонӣ ва садамаҳои бехатариро пешгирӣ кардан мумкин аст, ки ҳалли бехатар, боэътимод ва самарабахшро барои муҳандисии пӯлоди калонҳаҷм таъмин мекунад.
